Conveyor chain

โซ่ลำเลียง

โซ่ลำเลียงพิทช์คู่ (double pitch) ตั้งแต่เบอร์ C2050H ถึง C2160H และพิทช์ยาว C05075 / C05100 เลือกได้ทั้งลูกกลิ้งขนาดปกติและลูกกลิ้งใหญ่ สามารถติดแผ่นยึด (attachment) ตามการใช้งาน

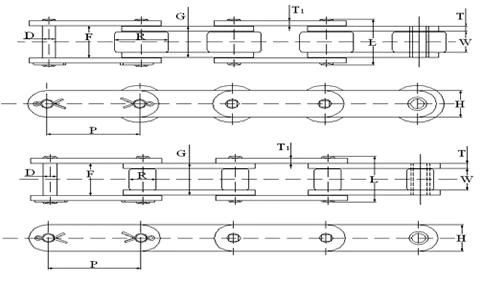

แบบมิติของโซ่ — โซ่ลำเลียง — แบบมิติของโซ่

ตารางข้อมูลจำเพาะ

หน่วยวัด: มิลลิเมตร (mm) · แรงดึงขาดเฉลี่ย: kgf / kN

เลื่อนตารางไปทางขวาเพื่อดูข้อมูลเพิ่มเติม →

เบอร์โซ่	ระยะพิทช์	ลูกกลิ้ง		สลัก		โซ่		แผ่นประกับ			แรงดึงขาดเฉลี่ย
	ระยะพิทช์	ความกว้าง	เส้นผ่านศูนย์กลาง	เส้นผ่านศูนย์กลาง	ความยาว	โซ่		ความสูง	ความหนา		แรงดึงขาดเฉลี่ย
	P	W min	R max	D max	L max	G max	F min	H max	T	T1	kgf	kN
ICM C2050H	31.75	9.52	10.16	5.08	21.80	13.84	13.89	15.09	2.00	2.00	3,000	29
ICM C2052H	31.75	9.52	19.05	5.08	21.80	13.84	13.89	15.09	2.00	2.00	3,000	29
ICM C2060H	38.10	12.70	11.91	5.94	30.20	19.43	19.48	18.10	3.05	3.05	6,000	59
ICM C2062H	38.10	12.70	22.23	5.94	30.20	19.43	19.48	18.10	3.05	3.05	6,000	59
ICM C2080H	50.80	15.88	15.88	7.93	37.40	24.28	24.33	24.13	3.90	3.90	9,000	88
ICM C2082H	50.80	15.88	28.58	7.93	37.40	24.28	24.33	24.13	3.90	3.90	9,000	88
ICM C2100H	63.50	19.05	19.05	9.53	44.50	29.10	29.10	30.10	4.50	4.50	14,000	137
ICM C2102H	63.50	19.05	36.67	9.53	44.50	29.10	29.10	30.10	4.50	4.50	14,000	137
ICM C2120H	76.20	25.40	22.23	11.10	55.00	37.18	37.18	36.20	6.00	6.00	19,000	186
ICM C2122H	76.20	25.40	44.45	11.10	55.00	37.18	37.18	36.20	6.00	6.00	19,000	186
ICM C2160H	101.60	31.75	28.58	14.27	69.40	46.88	46.88	48.26	7.20	7.20	32,000	314
ICM C2162H	101.60	31.75	57.15	14.27	69.40	46.88	46.88	48.26	7.20	7.20	32,000	314
ICM C05075S	75.00	22.00	22.23	11.11	53.50	31.55	31.55	32.00	4.50	4.50	17,000	167
ICM C05075R	75.00	22.00	40.00	11.11	53.50	31.55	31.55	32.00	4.50	4.50	17,000	167
ICM C05100S	100.00	22.00	22.23	11.11	53.50	31.55	31.55	32.00	4.50	4.50	17,000	167
ICM C05100R	100.00	22.00	40.00	11.11	53.50	31.55	31.55	32.00	4.50	4.50	17,000	167

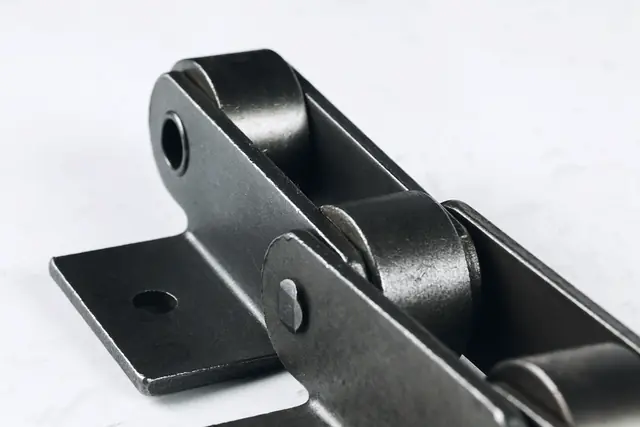

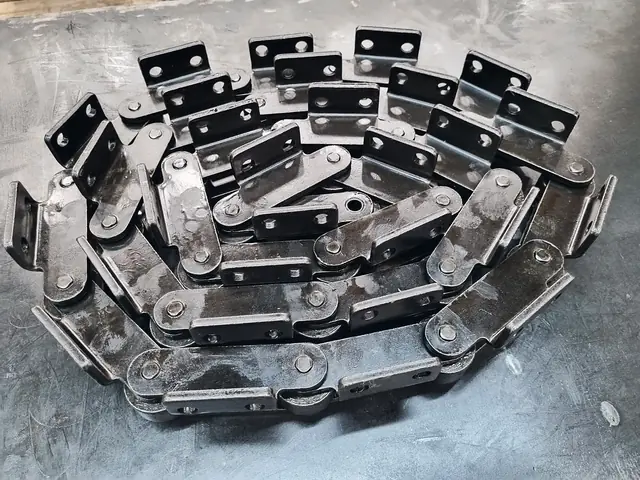

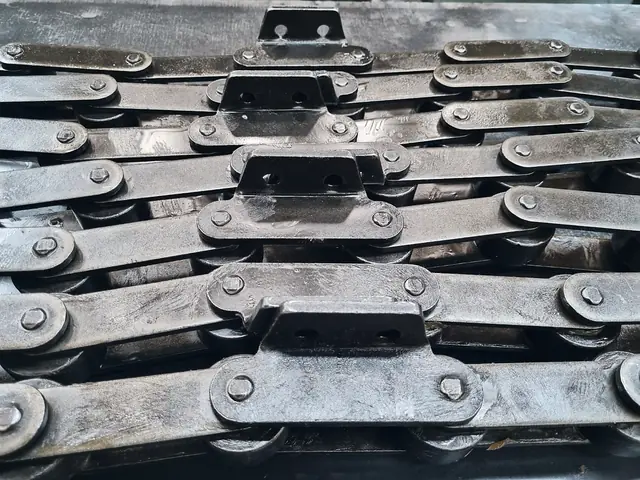

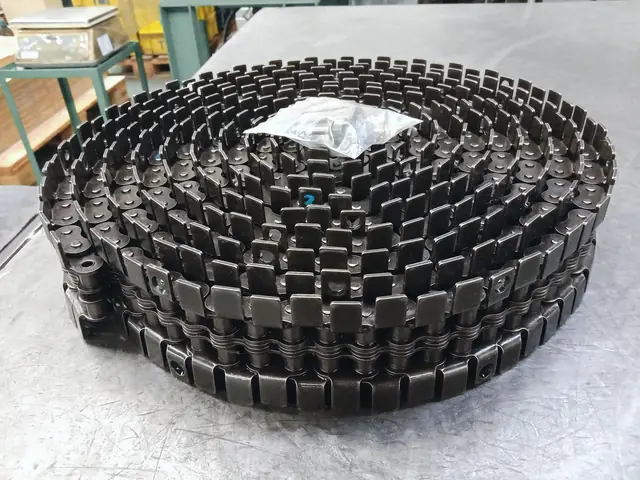

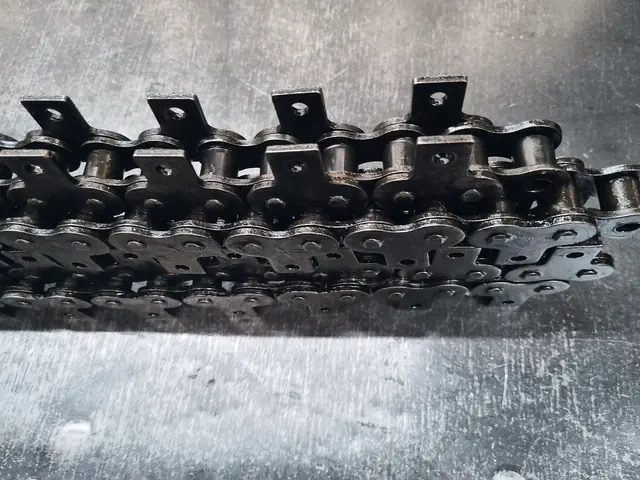

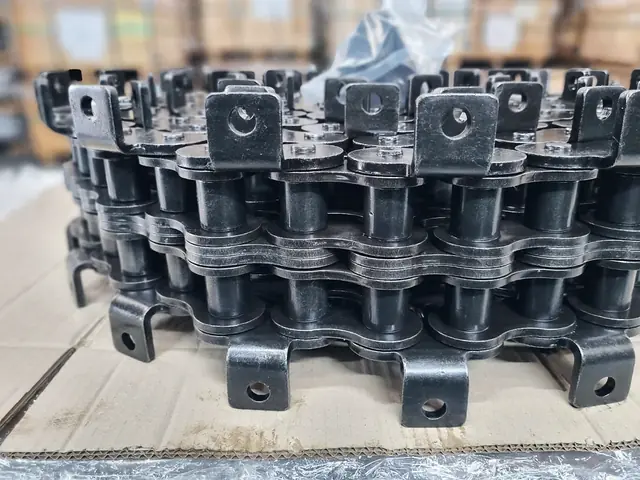

ภาพสินค้าจริง

โซ่ลำเลียง

แกลเลอรีทั้งหมด

ไม่พบเบอร์ที่ต้องการ หรือต้องการโซ่ตามแบบ?

ส่งแบบ ตัวอย่าง หรือรายละเอียดการใช้งานมาให้ทีมวิศวกรของเราประเมิน เรารับผลิตตามสั่งทั้งจำนวนน้อยและจำนวนมาก
