Straight sidebar chain
โซ่ข้างตรง
โซ่ลูกกลิ้งแบบแผ่นประกับข้างตรง (straight sidebar) ขอบแผ่นประกับเรียบเสมอกัน ใช้เป็นผิวรองรับหรือไถลบนรางได้ดี เหมาะกับงานลำเลียงในอุตสาหกรรมและเครื่องจักรกลการเกษตร
ตารางข้อมูลจำเพาะ
หน่วยวัด: มิลลิเมตร (mm) · แรงดึงขาดเฉลี่ย: kgf / kN
เลื่อนตารางไปทางขวาเพื่อดูข้อมูลเพิ่มเติม →
| เบอร์โซ่ | ระยะพิทช์ | ลูกกลิ้ง | สลัก | โซ่ | แผ่นประกับ | แรงดึงขาดเฉลี่ย | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ความกว้าง | เส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลาง | ความยาว | ความสูง | ความหนา | |||||||

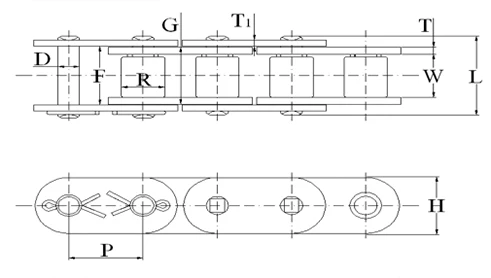

| P | W min | R max | D max | L max | G max | F min | H max | T | T1 | kgf | kN | |
| ICM 150 (Japan) | 25.40 | 15.75 | 15.88 | 7.94 | 37.40 | 24.28 | 24.33 | 24.13 | 3.90 | 3.90 | 10,000 | 98 |
| ICM 80F | 25.40 | 15.75 | 15.88 | 7.94 | 33.50 | 22.60 | 24.66 | 24.13 | 3.05 | 3.05 | 8,200 | 80 |
| ICM 100G | 31.75 | 18.90 | 19.05 | 9.54 | 41.10 | 27.45 | 27.51 | 30.17 | 3.90 | 3.90 | 14,000 | 137 |
| ICM 120F | 38.10 | 25.22 | 22.23 | 11.11 | 50.80 | 35.45 | 35.51 | 36.20 | 4.50 | 3.90 | 19,000 | 186 |
| ICM 160F | 50.80 | 31.55 | 28.58 | 14.29 | 65.50 | 45.21 | 45.26 | 48.26 | 6.00 | 6.00 | 32,000 | 314 |

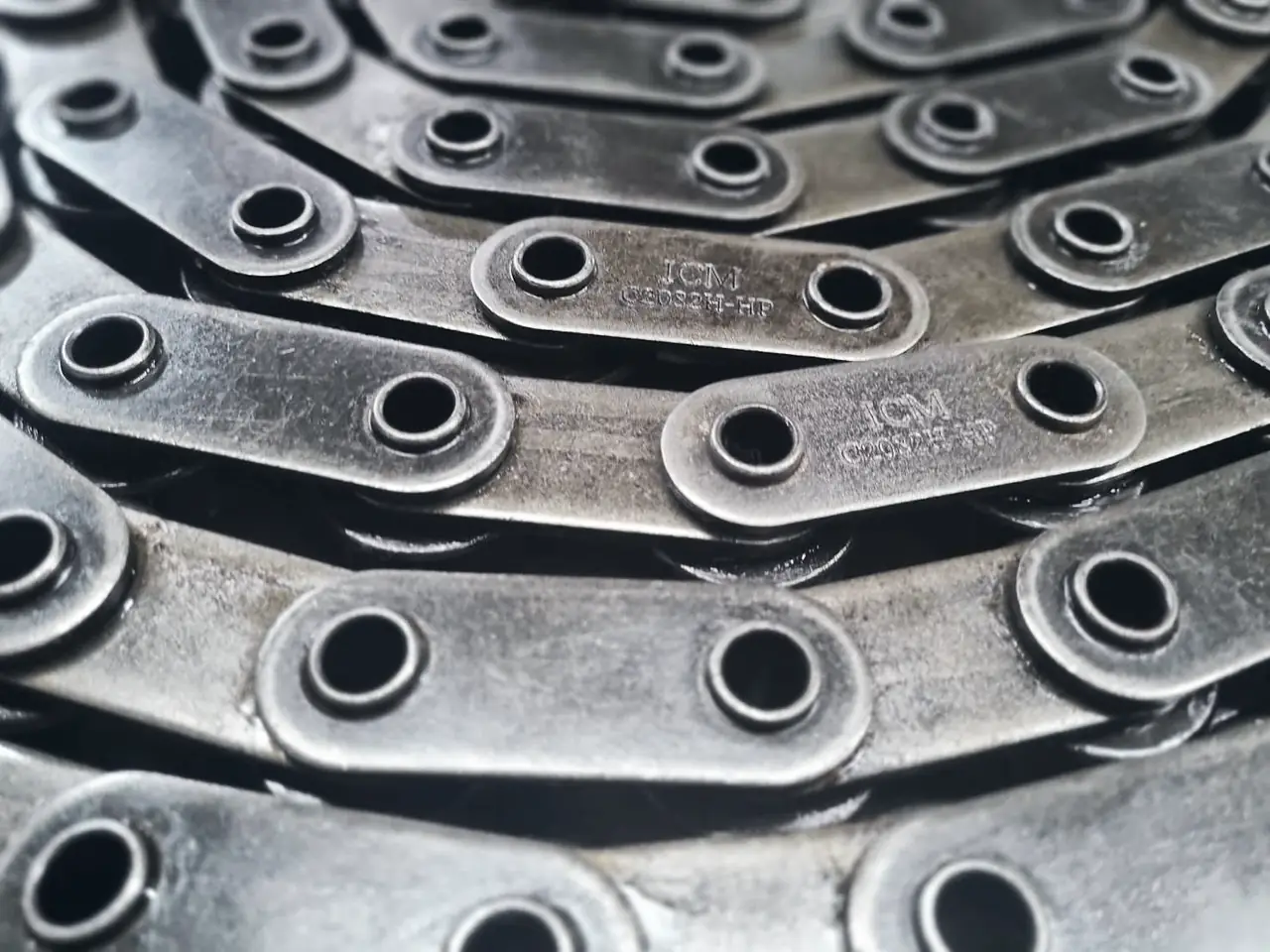

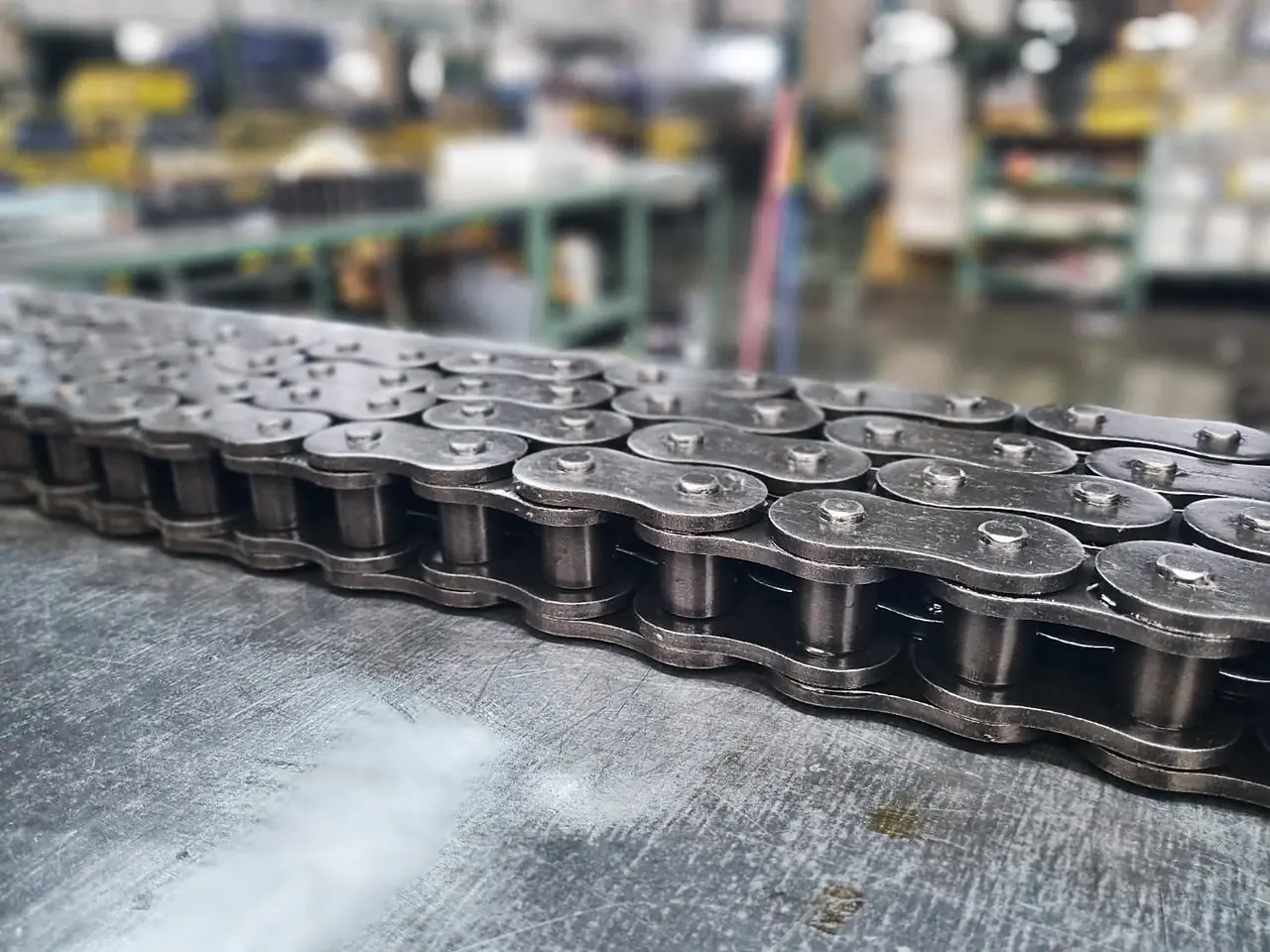

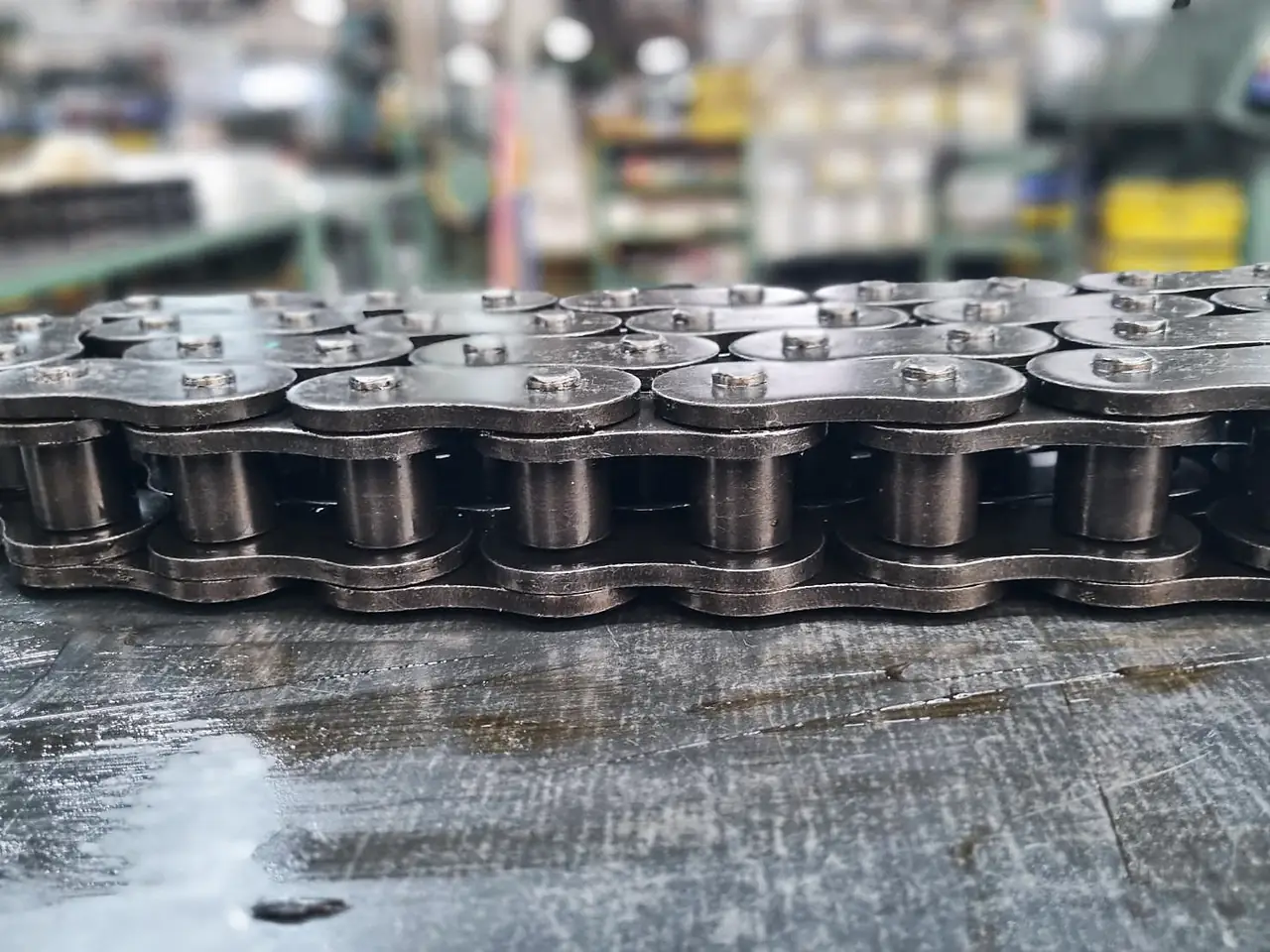

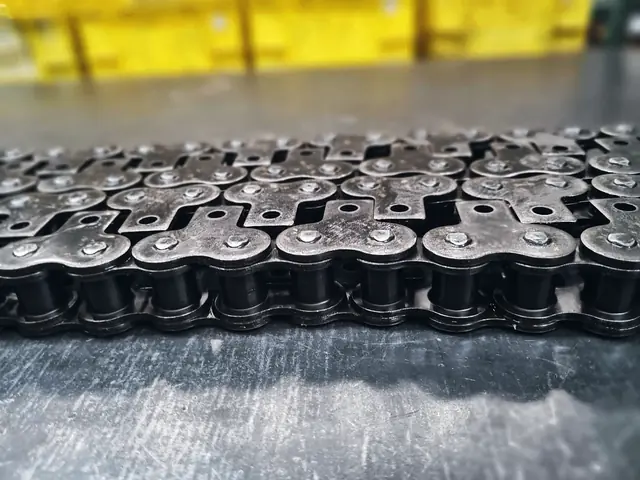

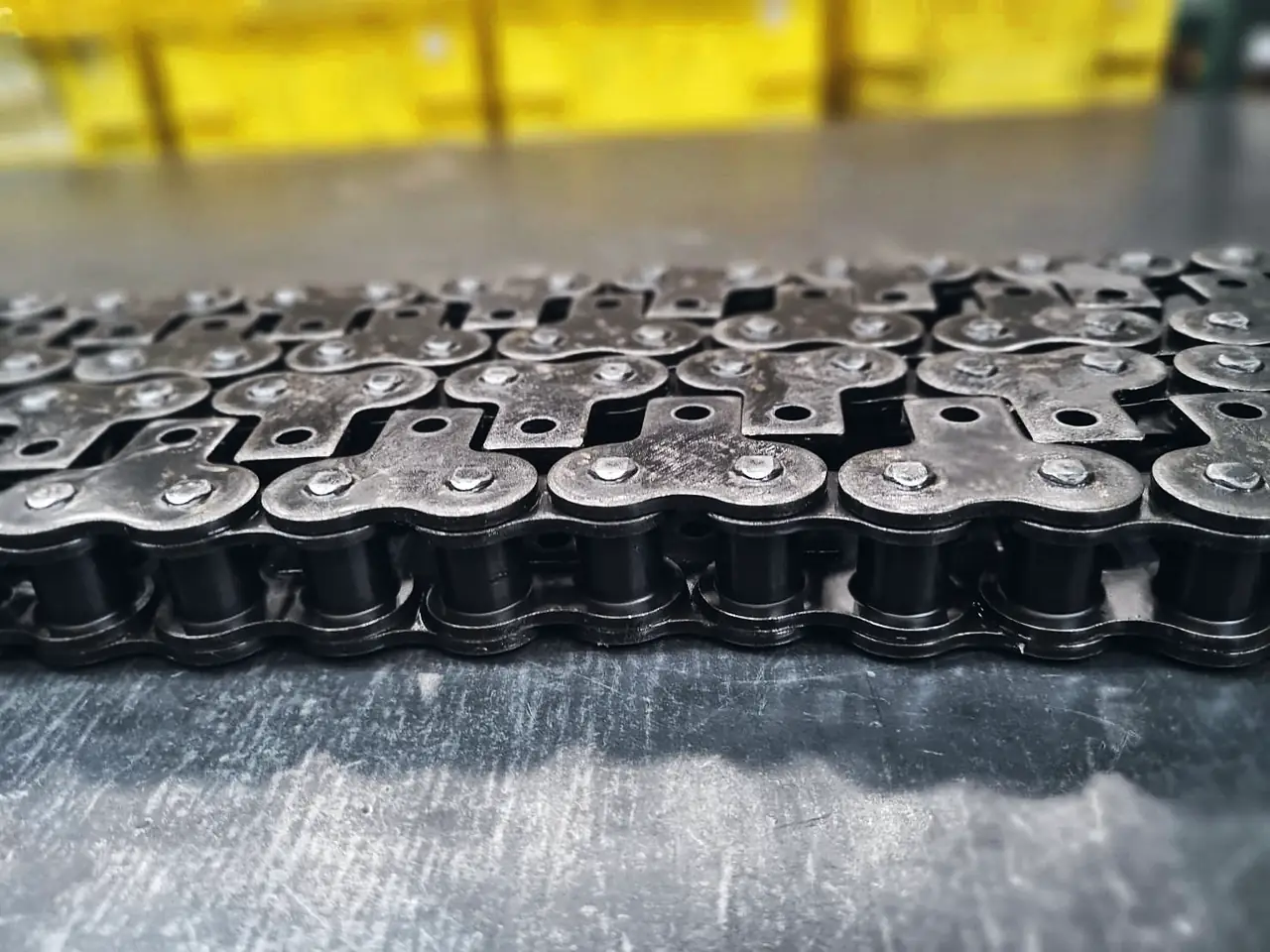

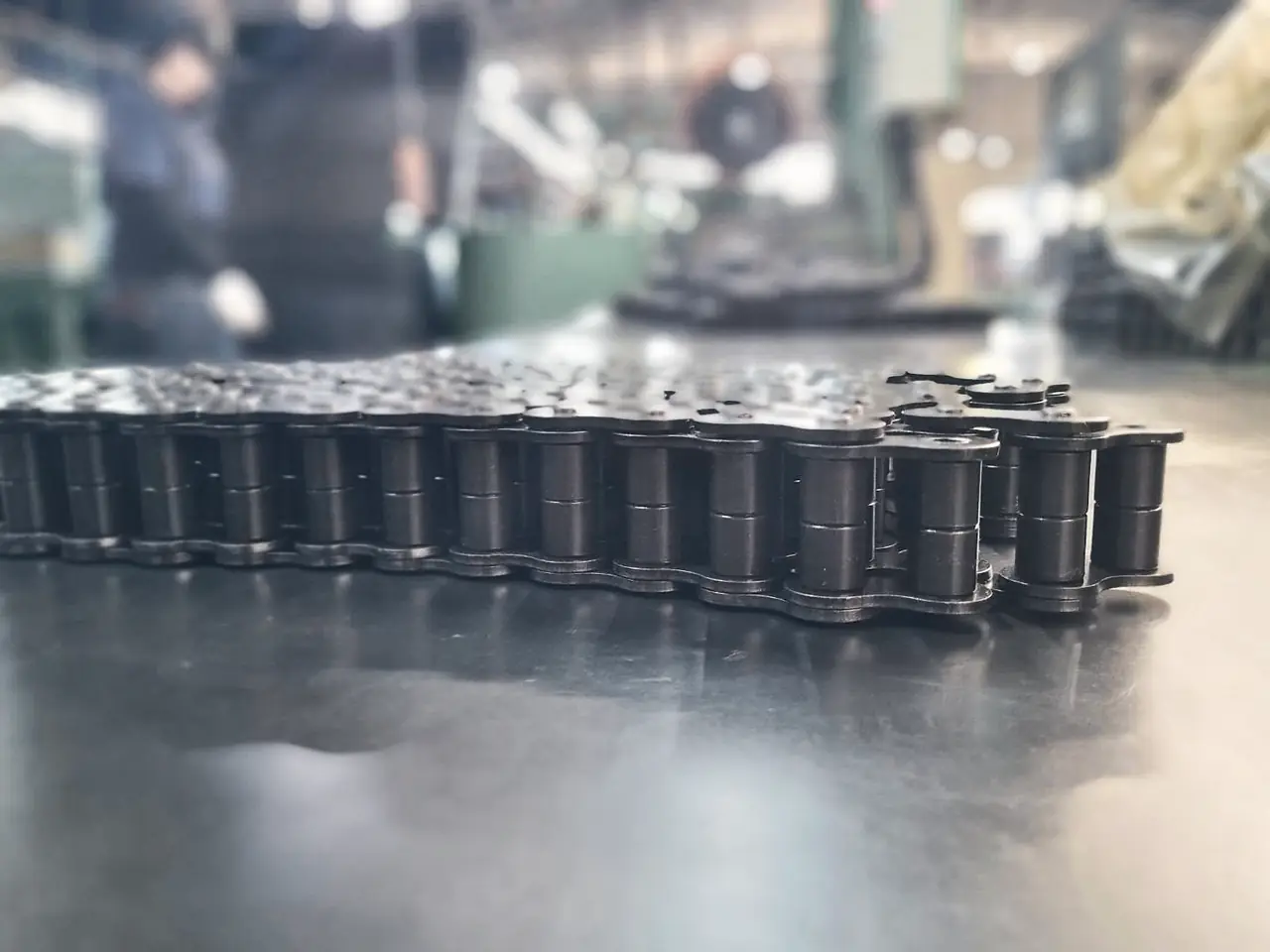

ภาพสินค้าจริง
โซ่ข้างตรง
ไม่พบเบอร์ที่ต้องการ หรือต้องการโซ่ตามแบบ?
ส่งแบบ ตัวอย่าง หรือรายละเอียดการใช้งานมาให้ทีมวิศวกรของเราประเมิน เรารับผลิตตามสั่งทั้งจำนวนน้อยและจำนวนมาก
